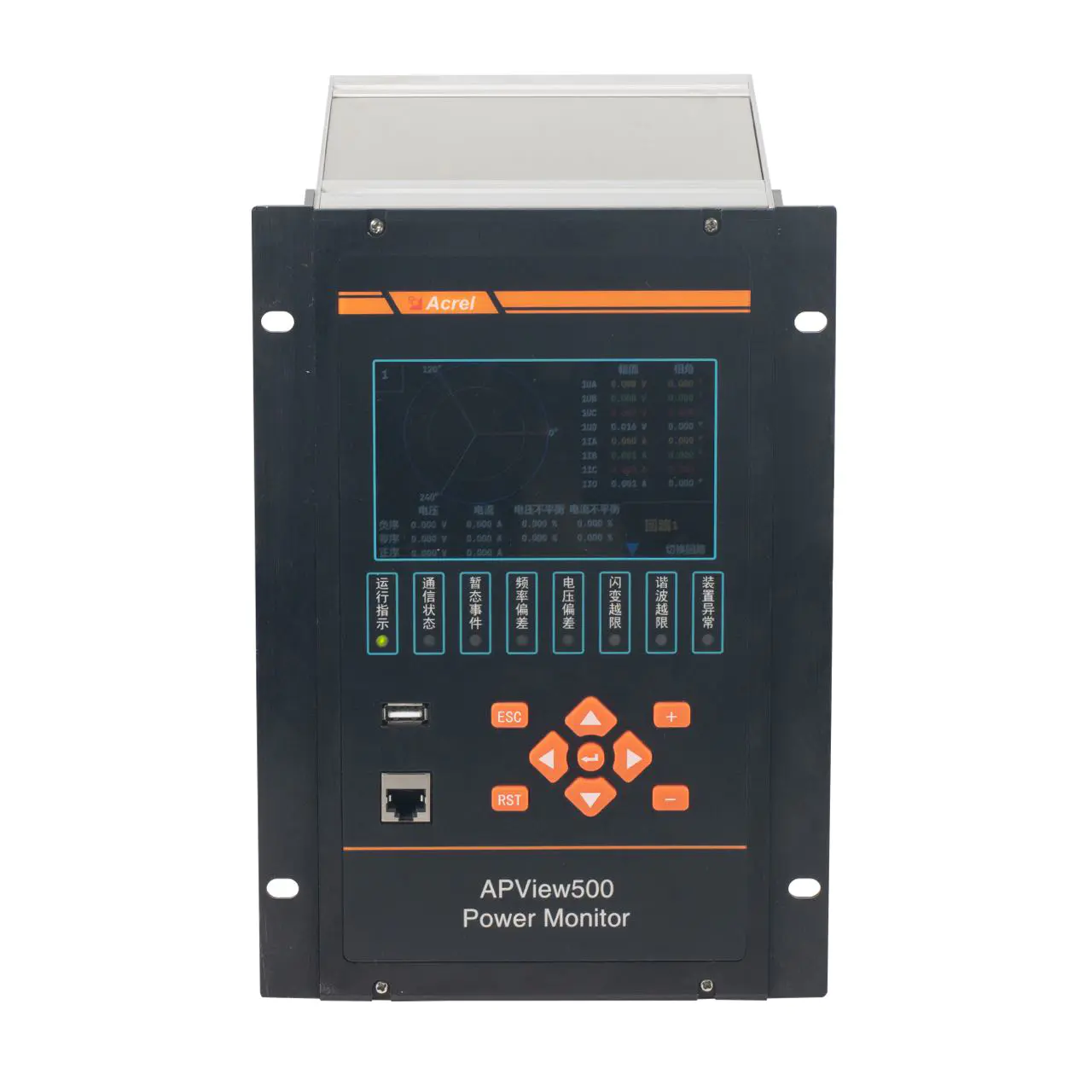

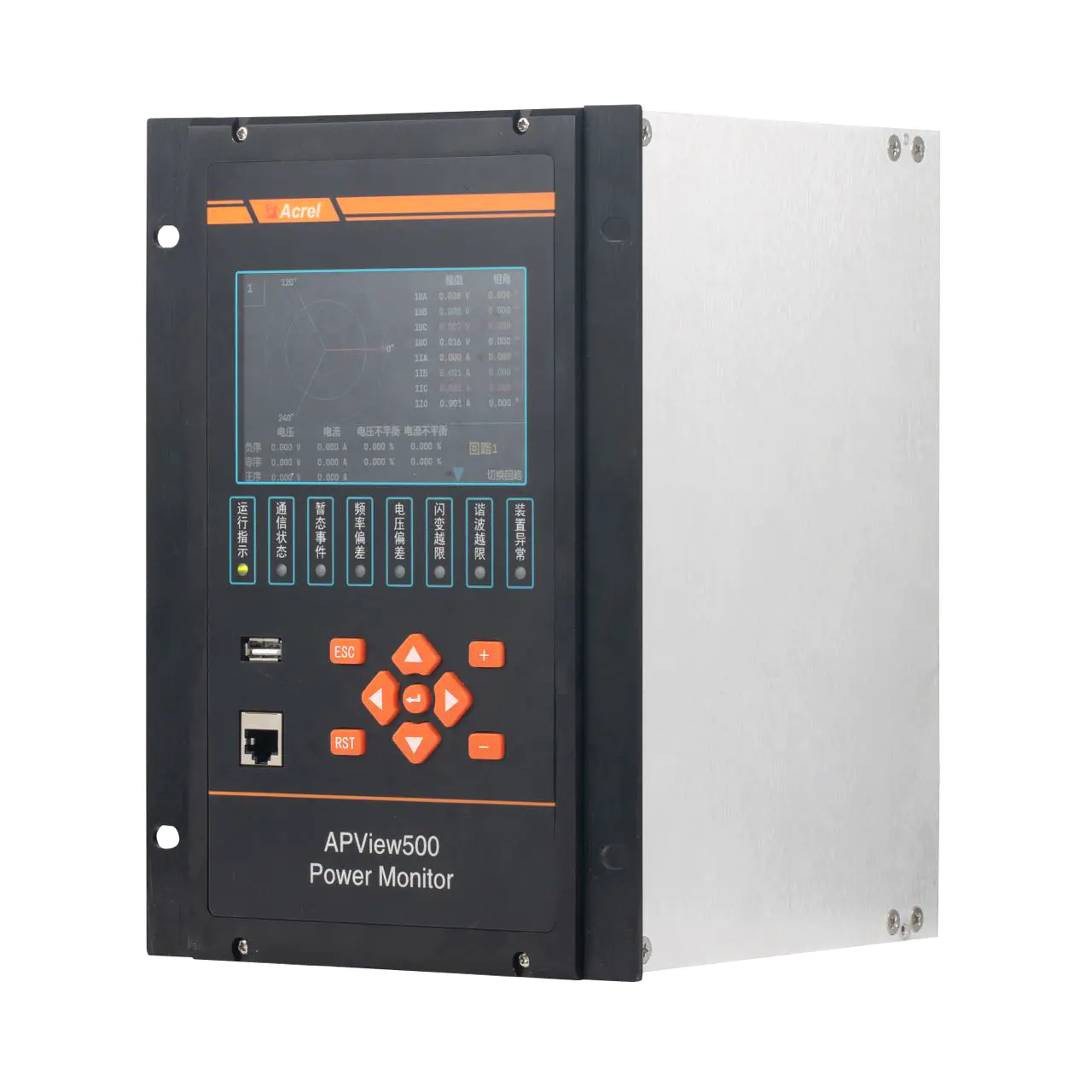

APView500 AC Tiga Fasa Akses CT Panel Terpasang RS485 Power Analyzer

Deskripsi Produk

Jelaskan

• Acrel APView500 adalah perangkat pemantauan kualitas daya presisi tinggi yang dirancang untuk memenuhi standar IEC61000-4-30.termasuk pengukuran harmonik ke-2 ~ ke-63, pengambilan sampel bentuk gelombang, pemantauan ketidakseimbangan tegangan, pemantauan berkedip, dan kontrol pengukuran.memastikan integrasi yang mulus ke dalam sistem tenaga modernDengan fitur canggih dan akurasi tinggi, APView500 sangat ideal untuk industri seperti kimia, baja, metalurgi, rumah sakit, pusat data, transportasi, dan konstruksi,menyediakan data yang dapat diandalkan untuk analisis dan peningkatan kualitas listrik.

  Spesifikasi

  ---

  Parameter teknis	Nilai
  Nilai Nominal	Tegangan AC:AC/DC220V, AC/DC110V atau DC48V
  	AC arus:AC1A,5A;
  Overload kapasitas	1.2 Dalam, bekerja terus menerus
  	20 kali selama 1 detik
  pasokan listrik	Berkualitas: AC/DC220, AC/DC110V atau DC48V
  	Penyimpangan yang diizinkan: -20%-+20%
  	Konsumsi daya:≤15W
  Konsumsi Daya	≤ 0,5VA (fase tunggal)
  Mengukur kemarahan	0-1.2In
  Output digital	Masa pakai mekanik: ≥10000
  	Mode output: Kontak pasif
  	Kekuatan pemutar: ≤4000W atau ≤ 384VA
  	Dalam keadaan arus: ≥ 16A ((AC250V/DC24V) dalam mode terus menerus;
  	≥ 30A untuk jangka pendek (200ms)
  Keakuratan	Kelas 0.5
  	Tegangan RMS: ± 0,1%
  	RMS saat ini: ± 0,1%
  	P,Q,S: ± 0,2%
  	Faktor daya: Kelas 0.5
  	Penyimpangan tegangan:00,1%
  	Penyimpangan frekuensi: ± 0,001Hz
  Komunikasi	RS485, protokol Modbus-RTU; Ethernet.
  Ketidakseimbangan tiga fase	Ketidakseimbangan tegangan: ± 0,15%
  	Ketidakseimbangan arus: ± 1%
  Frekuensi daya tahan tegangan	Antara set terminal pasokan listrik dan input sinyal, set output terminal 2kV/1min (RMS)
  	Antara shell dan semua set terminal (kecuali set terminal tegangan referensi kurang dari 40V) AC 4kV
  Suhu	Operasi: -10°C+55°CSimpanan: -30°C-+80°C
  Kelembaban	≤95%RH, tidak ada kondensasi, tanpa gas korosif
  Ketinggian	≤ 2500m



  Dimensi & Kawat Diagram

  ---
