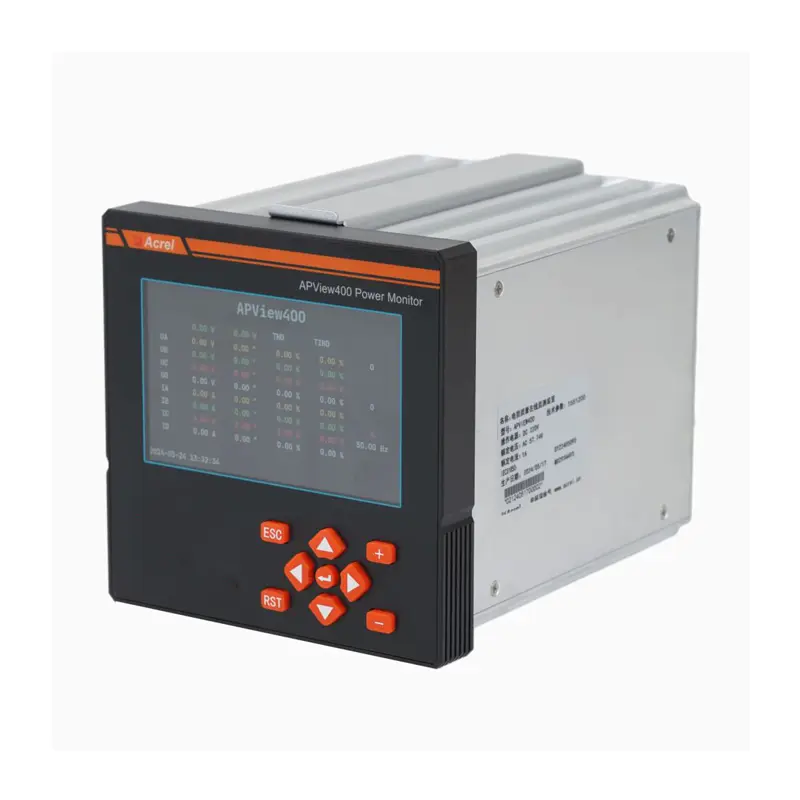

Analis Kualitas Daya Bersertifikat Kelas A APView400

Deskripsi Produk

Jelaskan

• Acrel APView400 Power Quality Analyzer adalah perangkat pemantauan kualitas daya profesional untuk Sistem PQM. Ini sesuai dengan standar IEC61000 - 4 - 30 Ed3 Kelas A dan IEC60253 - 22 Kelas 0.2S.Dengan fungsi canggih seperti Rekaman bentuk gelombang gangguan dan deteksi arah gangguan, dapat merekam lebih dari 2000 bentuk gelombang dan 5000 urutan peristiwa (SOE). juga memiliki pengukuran presisi tinggi, platform multi-inti kinerja tinggi, dan sistem operasi tertanam.Perangkat ini cocok untuk sistem pasokan listrik hingga 35 kV dan banyak digunakan di industri seperti semikonduktor, petrokimia, baja, rumah sakit, pusat data, dan transportasi.membuatnya menjadi solusi komprehensif untuk pemantauan kualitas daya.

  Spesifikasi

  ---

  Parameter teknis	Nilai
  Nilai Nominal	Tegangan AC:AC/DC220V, AC/DC110V atau DC48V
  	AC arus:AC1A,5A;
  Overload kapasitas	1.2 Dalam, bekerja terus menerus
  	20 kali selama 1 detik
  pasokan listrik	Berkualitas: AC/DC220, AC/DC110V atau DC48V
  	Penyimpangan yang diizinkan: -20%-+20%
  	Konsumsi daya:≤15W
  Konsumsi Daya	≤ 0,5VA (fase tunggal)
  Mengukur kemarahan	0-1.2In
  Output digital	Masa pakai mekanik: ≥10000
  	Mode output: Kontak pasif
  	Kekuatan pemutar: ≤4000W atau ≤ 384VA
  	Dalam keadaan arus: ≥ 16A ((AC250V/DC24V) dalam mode terus menerus;
  	≥ 30A untuk jangka pendek (200ms)
  AKeakuratan	Kelas 0.5
  	Tegangan RMS: ± 0,1%
  	RMS saat ini: ± 0,1%
  	P,Q,S: ± 0,2%
  	Faktor daya: Kelas 0.5
  	Penyimpangan tegangan:00,1%
  	Penyimpangan frekuensi: ± 0,001Hz
  Komunikasi	RS485, protokol Modbus-RTU; Ethernet.
  Ketidakseimbangan tiga fase	Ketidakseimbangan tegangan: ± 0,15%
  	Ketidakseimbangan arus: ± 1%
  Frekuensi daya tahan tegangan	Antara set terminal pasokan listrik dan input sinyal, set output terminal 2kV/1min (RMS)
  	Antara shell dan semua set terminal (kecuali set terminal tegangan referensi kurang dari 40V) AC 4kV
  Suhu	Operasi: -10°C+55°CSimpanan: -30°C-+80°C
  Kelembaban	≤95%RH, tidak ada kondensasi, tanpa gas korosif
  Ketinggian	≤ 2500m



  Dimensi & Kawat Diagram

  ---
