Acrel ASL100-P640/30 KNX lampu pintar 640mA 30V modul daya

Deskripsi Produk

Deskripsi

1. Ringkasan

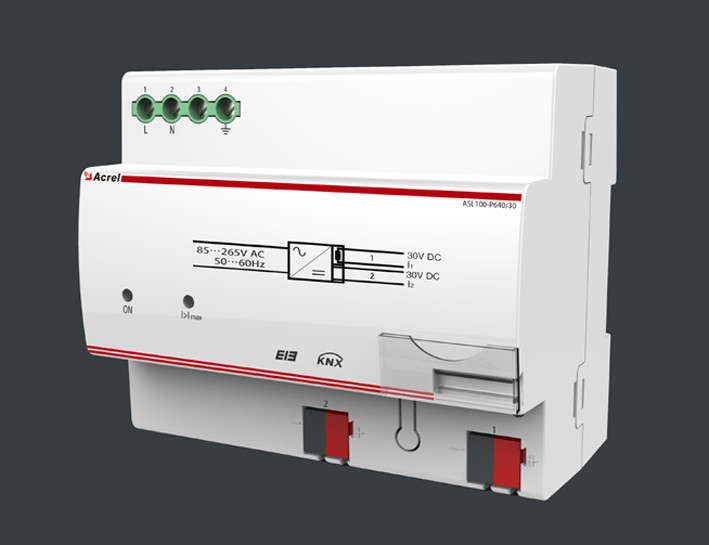

Modul daya bus ASL100-P640/30 (selanjutnya disebut sebagai catu daya) adalah catu daya bus berdasarkan sistem kontrol cerdas Acrel-bus.Semua modul kontrol di bus digabungkan dengan catu daya oleh choker dalam catu daya. Produk ini memenuhi standar perusahaan Q31/0114000129C032-2017 ASL100 Intelligent Lighting Control System. Bus ini terhubung oleh terminal kabel EIB standar dan bus KNX standar.Setelah tombol reset pada modul ditekan, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyJika catu daya perlu dipotong selama lebih dari 20s selama penggunaan, kabel listrik perlu dipotong.Sumber daya bantu ini dapat daya pada modul daya eksternal, seperti modul IP dan layar sentuh dan sebagainya.

2Spesifikasi dan model

3. Parameter teknis

4. Konfigurasi

Catatan pemasangan: modul ini berlaku untuk pemasangan rel 35mm. Anda hanya perlu menggenggam modul ke rel. Tidak apa-apa untuk menghubungkan ujung input daya dengan sirkuit listrik biasa.Simbol grounding diamati pada terminal kabelDengan demikian, disarankan untuk menghubungkan terminal dengan garis PE.

Memastikan bahwa operasi, pemasangan, pengujian dan pemeliharaan modul benar selama pemasangan.

5Diagram kabel listrik

1 Terminal input utama
2 Indikator Overcurrent
3 Indikator berjalan
4 Terminal kabel tegangan DC
5 Kunci Reset
6 Terminal bus KNX (komunikasi dilampirkan)
7 Indikator reset
8 Label

6. Panduan aplikasi

Seri modul daya terutama untuk daya pada sistem. ujung input dari catu daya terhubung ke sirkuit utama biasa.Ujung output menghubungkan modul lain dengan sistem dengan bus KNXModul daya dapat memberi daya pada modul kontrol lain pada cabang yang sama.

6.1 Fitur produk

Modul daya seri adalah catu daya standar sistem KNX/EIB dengan arus output 640mA. Modul daya ini dapat memberi daya pada maksimum 64 modul kontrol dan dilampirkan dengan bus reset,indikasi overcurrent dan perlindungan sirkuit pendekJika satu cabang memiliki dua catu daya, panjang kabel bus antara catu daya harus tidak kurang dari 200m.

Modul daya ini dapat menyediakan tegangan untuk bus, pasang sinyal bus dan memantau tegangan sistem KNX/EIB.sumber daya dapat menyediakan satu tegangan DC 30V bantu untuk menyediakan tegangan untuk fasilitas eksternal lainnya (seperti layar sentuh dan gateway IP, dll.).

6.2 Deskripsi parameter

Modul daya harus terhubung secara listrik dengan hati-hati sebagai pasokan daya dan unit kopling sinyal dari seluruh sistem untuk menghindari cedera pribadi akibat koneksi yang salah.Panjang kabel bus maksimum antara modul daya dan modul kontrol lainnya tidak lebih dari 350 mPanjang kabel bus antara dua pemasok listrik pada cabang yang sama tidak kurang dari 200 m.

Modul daya dihubungkan ke seluruh sistem dengan terminal kabel EIB standar dan kabel EIB standar.indikator berjalan pada modul biasanya menyala; jika sistem perlu dimatikan untuk reset (tekanan jangka pendek terganggu), tidak apa-apa untuk menekan tombol reset pada modul.waktu reset bus akan berlangsung selama lebih dari 20s (kunci berulang pemicu diabaikan). Modul kontrol yang terhubung pada bus pulih ke keadaan awalnya;Jika modul kontrol mengalami sirkuit pendek atau seluruh sistem mengalami overcurrent selama penggunaan dan catu daya perlu dipotong untuk waktu yang lamaKemudian, modul akan secara otomatis mematikan catu daya bus dan indikator pada modul akan menyala.

7. Catatan

1. Periksa apakah penampilannya rusak sebelum menggunakan modul. Jika terjadi kerusakan, minta pengecer untuk menggantinya untuk mencegah kebocoran listrik selama penggunaan dan menghindari cedera pribadi.
2. Instal modul dengan kegagalan listrik. Jika modul tidak dapat diganti dengan kegagalan listrik, silakan minta personil profesional untuk melakukan operasi sesuai dengan situasi.
3. Hubungkan modul dengan bus sebelum debugging. Periksa apakah indikator berjalan normal. Mengoperasikan tombol pemrograman dan periksa apakah indikator pemrograman bekerja normal.Jika indikator bekerja secara abnormal, silakan hubungi staf yang relevan. mengoperasikan tombol pemrograman dan mengamati apakah indikator pemrograman bekerja normal.
4. Konfirmasi apakah bus dan komputer terhubung dengan benar sebelum mengunduh parameter.
5. Pilih kabel EIB standar berpasangan berpusing sebagai kabel komunikasi dan gunakan terminal kabel KNX standar.
