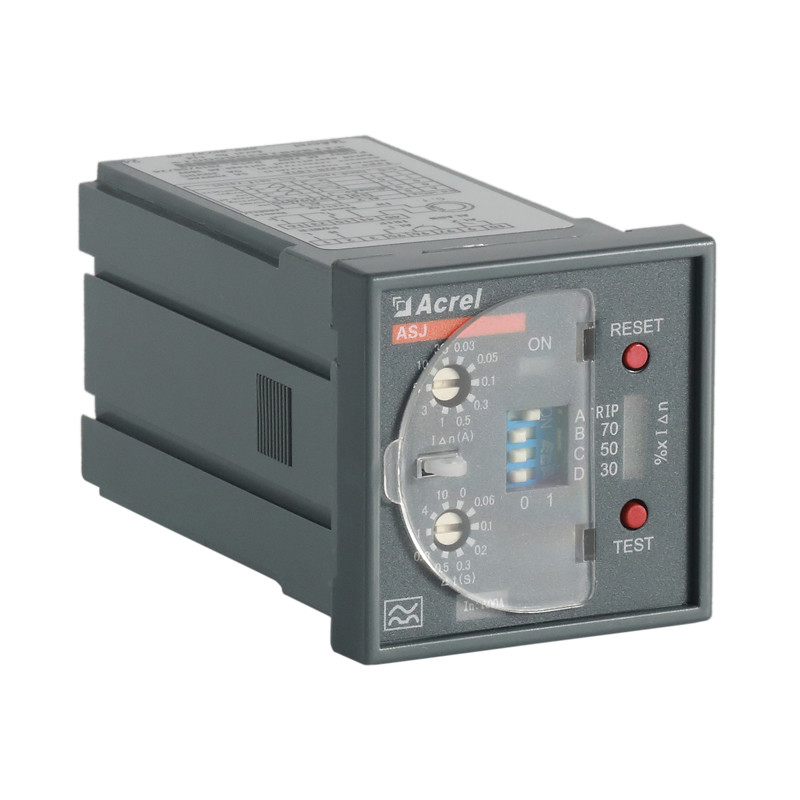

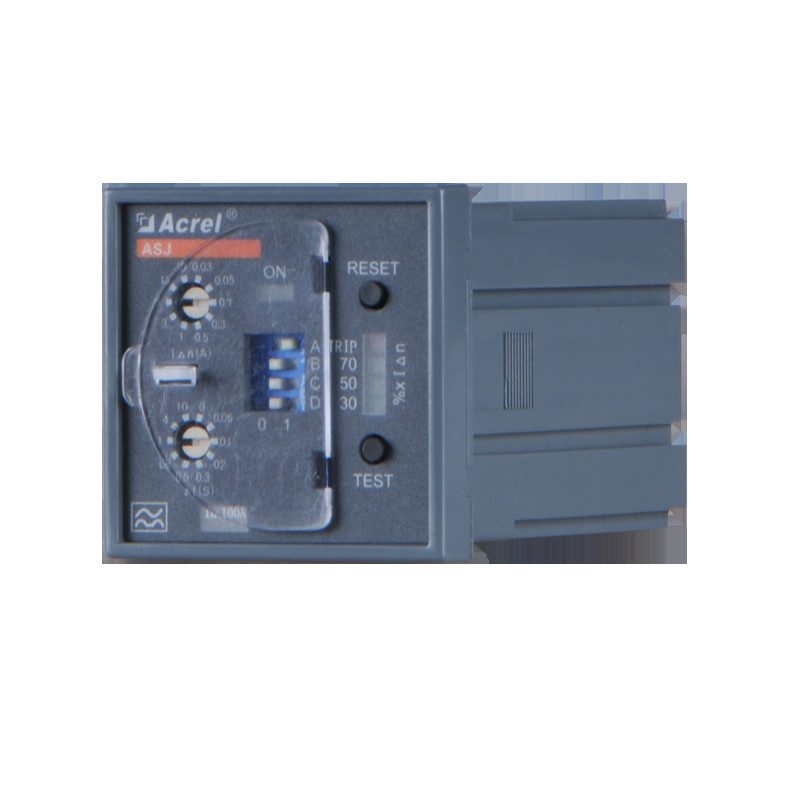

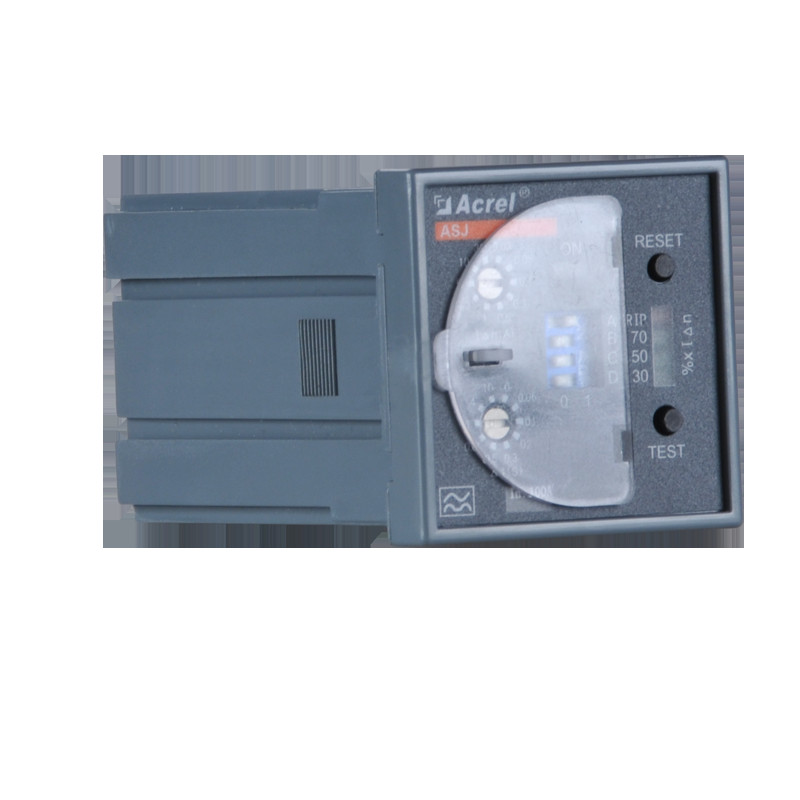

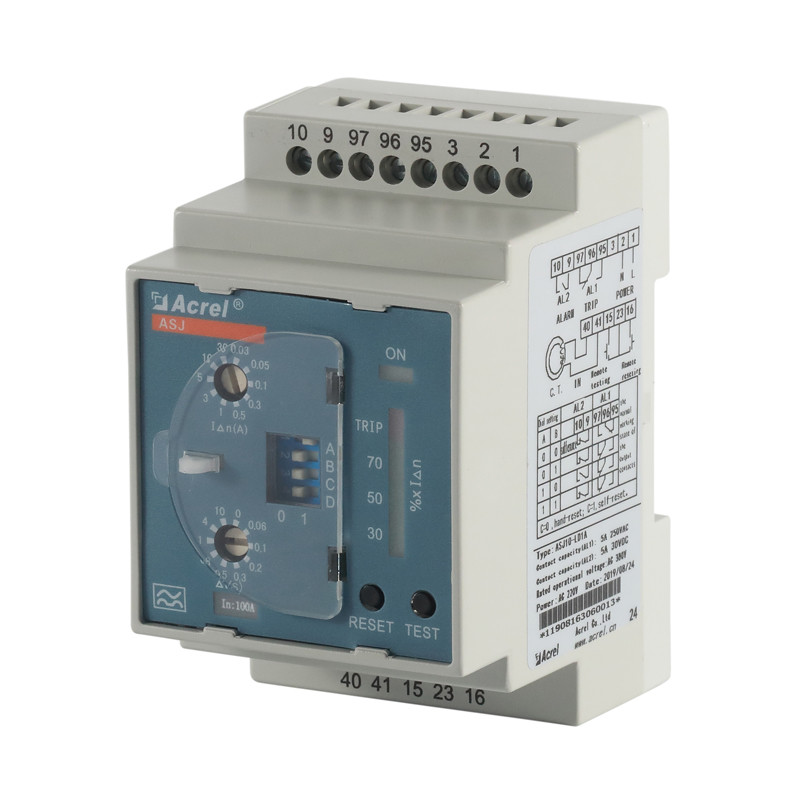

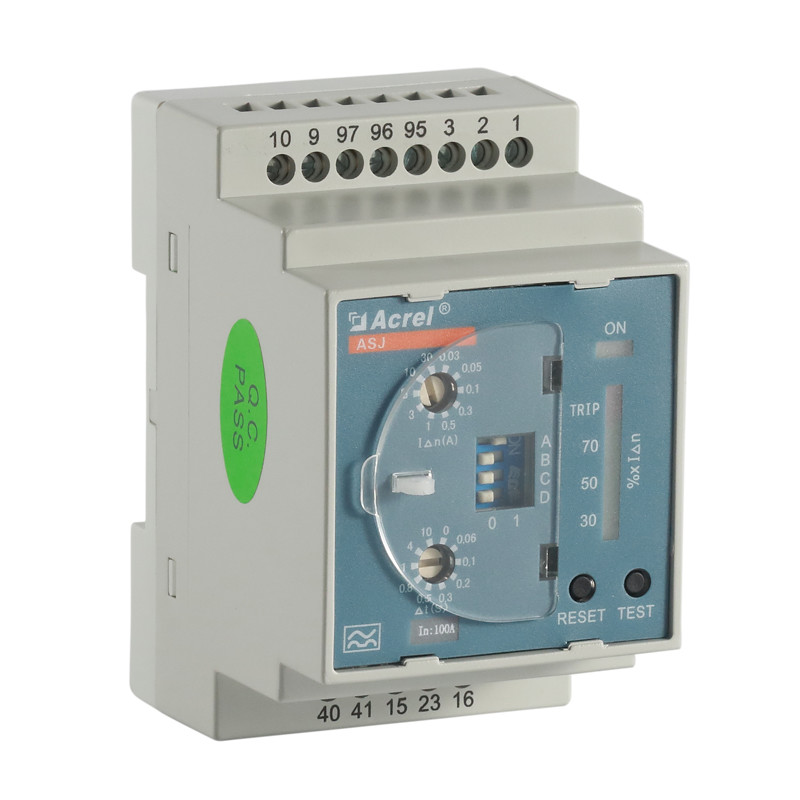

Relai Kebocoran Tanah Acrel ASJ10-LD1A Rel Rel 35mm

Deskripsi Produk

Seri ASJ dari relai aksi arus sisa, pemutus sirkuit tegangan rendah atau kontaktor tegangan rendah dapat dibuat menjadi perangkat produksi arus sisa gabungan, yang terutama diterapkan pada sirkuit distribusi sistem TT dan TN dengan arus bolak-balik 50Hz, tegangan pengenal 400V atau di bawahnya. Seri ASJ dari relai aksi arus sisa diterapkan dalam perlindungan gangguan bumi untuk sirkuit listrik, sehingga mencegah kerusakan peralatan dan kecelakaan kebakaran peralatan listrik yang disebabkan oleh arus gangguan tanah, selain itu, juga dapat memberikan perlindungan kontak tidak langsung terhadap risiko sengatan listrik.

Parameter:

Dimensi:

Pengkabelan:

Jaringan:

Aplikasi:

FAQ:

T: Berapa banyak kabel yang dapat dilewatkan melalui transformator arus sisa?

Bisakah saya hanya memasukkan satu kabel fasa? Bisakah saya hanya melewatkan kabel fasa A, B, C melalui sensor?

J: Dalam sistem tiga fasa empat kawat, 4 kabel harus digunakan. Anda tidak bisa hanya melewatkan satu kabel fasa,

dan A, B, C, N semuanya harus dilewatkan melalui transformator arus sisa. Transformator yang sesuai harus dipilih sesuai dengan diameter kabel dan arus pengenal di lokasi.

T: Kabel tiga fasa dan empat kawat sangat tebal. Bisakah sensor pengukuran dipasang pada setiap fasa, dan empat kabel sekunder sensor dilewatkan melalui kabel berukuran lubang kecil. Kemudian sambungkan relai arus sisa?

J: Tidak disarankan. Dengan rencana ini, pada saat memulai peralatan berdaya tinggi dan

frekuensi tinggi, jumlah vektor arus keluaran transformator pengukuran tiga fasa

empat kawat tidak nol (diukur langsung adalah 0), yang dapat

dengan mudah menyebabkan malfungsi dan trip.

T: Bisakah transformator arus sisa tipe terbuka digunakan dalam proyek renovasi?

J: Untuk proyek renovasi, jika diameter kabel jalur kurang dari 100mm, transformator arus sisa tipe terbuka dapat digunakan. Tidak disarankan untuk menggunakan transformator arus sisa tipe terbuka yang lebih besar dari bukaan ini, karena akurasi pengukuran sensor bukaan besar buruk.

T: Mengapa relai arus sisa beroperasi segera setelah diberi daya?

J: Alasan pertama mungkin kesalahan pengkabelan; Alasan lain mungkin pemilihan produk yang salah.

T: Setelah relai arus sisa ASJ dimatikan, pemutus sirkuit akan trip. Apa alasan fenomena ini?

J: Fenomena ini adalah pemutus sirkuit akan trip setelah catu daya yang dilindungi dimatikan; yang lainnya adalah untuk melindungi jalur saat mengalami peralihan daya ganda.

Relai arus sisa seri ASJ adalah tipe yang secara otomatis pulih dan mengatur ulang ketika daya bantu gagal. Berdasarkan kondisi yang disebutkan di atas, instrumen dapat dipilih sebagai tipe yang tidak bertindak secara otomatis saat daya gagal.

T: Apa arti In:100A di panel? Bisakah itu dihapus?

J: In berarti arus pengenal dan tidak dapat dihapus. Hal ini secara jelas diatur dalam 4.2.2.2 dan 5.1 dari GB/T 22387-2016, panel perlu ditandai dengan arus pengenal atau ukuran lubang transformator arus sisa.
