Sistem Pemantauan Baterai Acrel H3G-TA untuk pemantauan UPS
Kontak Person : Dina Huang
Nomor telepon : 18761502682
Ada apa : +8618761502682
| Kuantitas min Order : | 1pc | Kemasan rincian : | Kotak |
|---|---|---|---|
| Waktu pengiriman : | 5-8 hari kerja | Syarat-syarat pembayaran : | T/T |
| Menyediakan kemampuan : | 5000pc/Hari |
| Tempat asal: | Cina | Nama merek: | Acrel |
|---|---|---|---|
| Sertifikasi: | CE | Nomor model: | ABAT100-S |
|
Informasi Detail |
|||
| Kelembaban relatif: | 5%~95% | Intensitas tekanan atmosfer: | 80 ~ 110 kPa |
|---|---|---|---|
| Sumber daya listrik: | DC 24V | ||
| Menyoroti: | ABAT100-S Modul Pemantauan Baterai Asam Timah,Pusat data Modul Pemantauan Baterai Timah-asam,Rumah sakit Modul Pemantauan Baterai Asam Timah |
||
Deskripsi Produk
Sistem Pemantauan Baterai Online
Modul kolektor ABAT100-HS
Sistem pemantauan online baterai seri Acrel ABAT100 dapat memberikan informasi operasi baterai seperti tegangan, resistensi internal dan suhu internal, termasuk SOC dan SOH,dan dapat memberikan peringatan dini dan ekualisasi baterai untuk baterai yang gagal untuk menjamin waktu cadangan baterai dan memperpanjang umur bateraiSistem ini memiliki fungsi pemantauan, dan mudah dipasang, dirawat dan diakses. Sistem ini terutama terdiri dari modul pemantauan baterai tunggal ABAT100-S, modul pemantauan baterai kelompok ABAT100-C,Modul kolektor ABAT100-HS dan layar sentuh, dll. Alarm dan data real-time dapat ditanyakan dan parameter dapat diatur melalui layar sentuh,dan platform pemantauan dapat dipilih untuk mewujudkan manajemen terpusat jaringan.
Modul untuk sistem pemantauan baterai asam timbal
| Modul Produk | ||||||||||||||||||||||||||||
| Model | Deskripsi Fungsi | |||||||||||||||||||||||||||
| ABAT100-HS | Masukan DC24V, satu untuk mengelola sekelompok baterai, hingga 120 baterai dalam satu kelompok. | |||||||||||||||||||||||||||

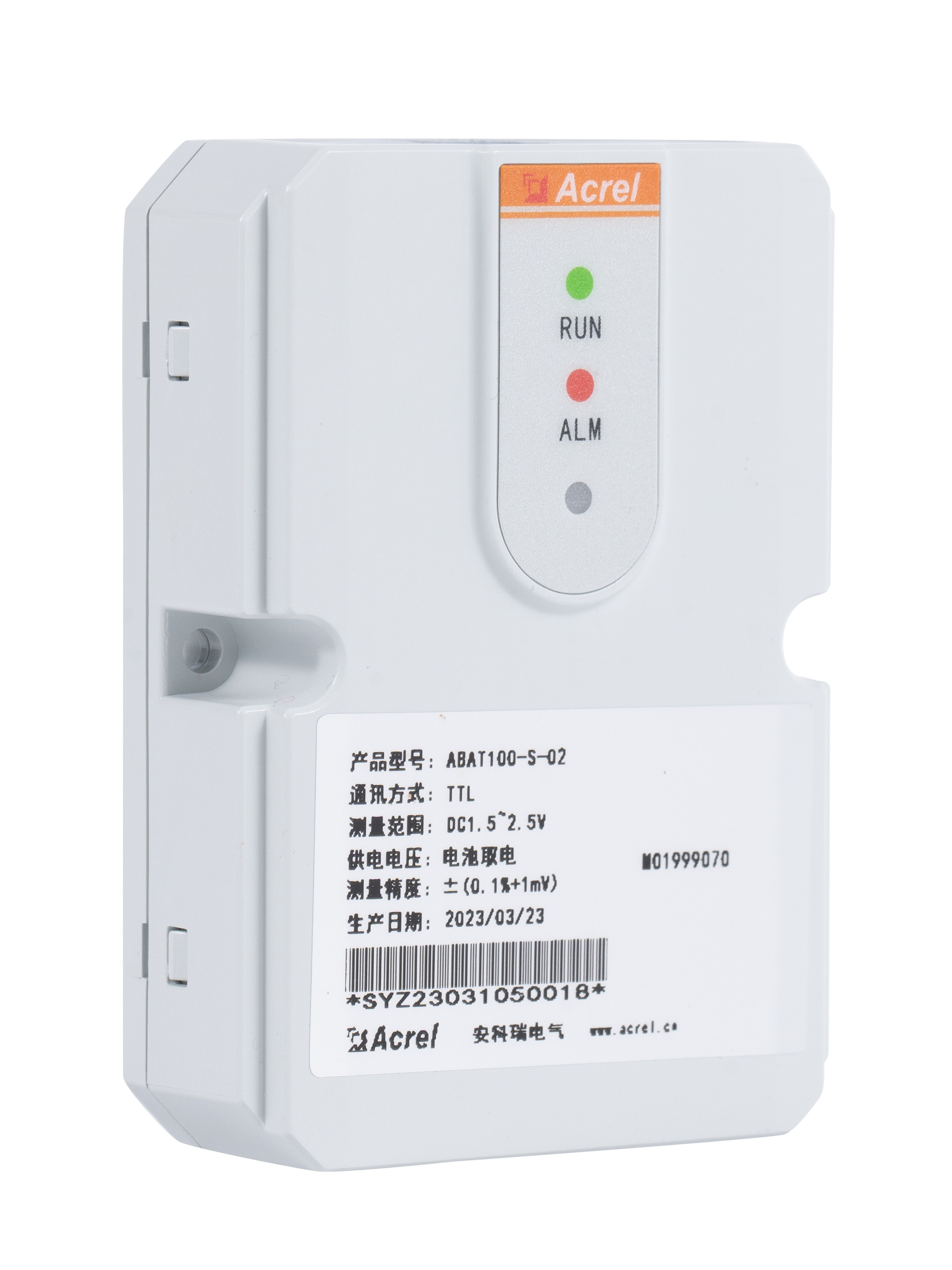

| ABAT100-S-02 | Memantau satu baterai 2V, memantau tegangan baterai, resistensi internal dan negatif suhu terminal. |
|||||||||||||||||||||||||||
| ABAT100-S-06 | Memantau satu baterai 6V, memantau tegangan baterai, resistensi internal dan negatif suhu terminal. |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | Memantau satu baterai 12V, memantau tegangan baterai, resistensi internal dan negatif suhu terminal. |
|||||||||||||||||||||||||||
| ABAT100-C | Memantau satu arus muatan/pengeluaran dengan suhu sekitar dengan maksimum kisaran arus 1000A. |
|||||||||||||||||||||||||||
Dimensi
Fungsi teknis
| Fungsi | Deskripsi |
| Pemantauan online | Pemantauan online 24 jam sehari, satu baterai per modul, pemantauan tegangan, resistensi internal dan suhu terminal negatif; |
| Pengukuran presisi tinggi | Kesalahan pengukuran resistensi internal kurang dari 1%; |
| Uji resistensi internal baterai | Pengukuran periodik otomatis dari resistensi internal setiap baterai yang dikendalikan oleh kolektor; |
| Desain daya rendah | Masukan manual ke mode daya rendah, S-module menarik arus dari baterai hingga 0,5mA; |
| Desain anti-jamming | Desain anti-interferensi yang tinggi, dapat memblokir interferensi riak dari UPS frekuensi tinggi bertenaga tinggi; |
| Protokol Komunikasi | Protokol MODBUS-RTU; |
| Metode pemasangan | Pemasangan pengikat atau pemasangan perekat; |
| Lampu indikator | Lampu LED merah dan hijau, lampu hijau sebagai lampu daya, lampu merah sebagai lampu indikator; |
Parameter teknis
| Parameter teknis | Deskripsi | ||
| Lingkungan Kerja |
Suhu operasi: -10°C-50°C; Kelembaban relatif: 5% ~ 95%; Intensitas tekanan atmosfer: 80 ~ 110 kPa; |
||
| Kemampuan Pemantauan | Satu modul S memantau satu baterai | ||
| Lingkup Pemantauan | Baterai 2V, 6V, 12V dengan kapasitas kurang dari 3000AH | ||
| Jangkauan dan akurasi pengukuran | Isi pengukuran | Ruang lingkup | Keakuratan |
| Tegangan tunggal | 2V, 6V, 12V | ± 0,1% | |
| Resistensi internal tunggal | 50 ‰ 65535 uΩ | (Resolusi) 1uΩ | |
| Suhu negatif | -5°C+105°C | ± 1°C | |
|
Kebutuhan daya
|
Langsung dari baterai yang dipantau, modul 2V operasi normal arus penyerapan 10mA, maksimum tidak lebih dari 13mA, modul 6V, 12V operasi normal arus penyerapan 5mA,maksimum tidak lebih dari 7mA, Konsistensi arus penyerapan modul yang berbeda sangat tinggi; | ||
| Perlindungan | Sirkuit pengukuran dan sirkuit daya dengan dua tingkat perlindungan, dengan perlindungan koneksi terbalik dan isolasi optik; | ||
| Antarmuka Komunikasi | Port UART, mendukung protokol MODBUS | ||
| Isolasi tahan tegangan | 2000VAC | ||
| Berat badan | 90 g | ||
Jaringan
Solusi Jaringan 1: Serial Port Acquisition Network Solution:
Solusi Jaringan 2: Acrel EMS, Solusi Jaringan Platform EIOT:
Catatan:
ABAT100-HS: satu mengelola 1 kelompok baterai, hingga 120 baterai dalam satu kelompok;
ABAT100-S-02/6/12: Mendeteksi baterai 2/6/12V, juga mendeteksi tegangan baterai, resistensi internal dan suhu negatif;
ABAT100-C: mendeteksi 1 arus muatan/pengurangan dan 1 suhu lingkungan, dengan kisaran arus maksimum 1000A;
Foto di lokasi
