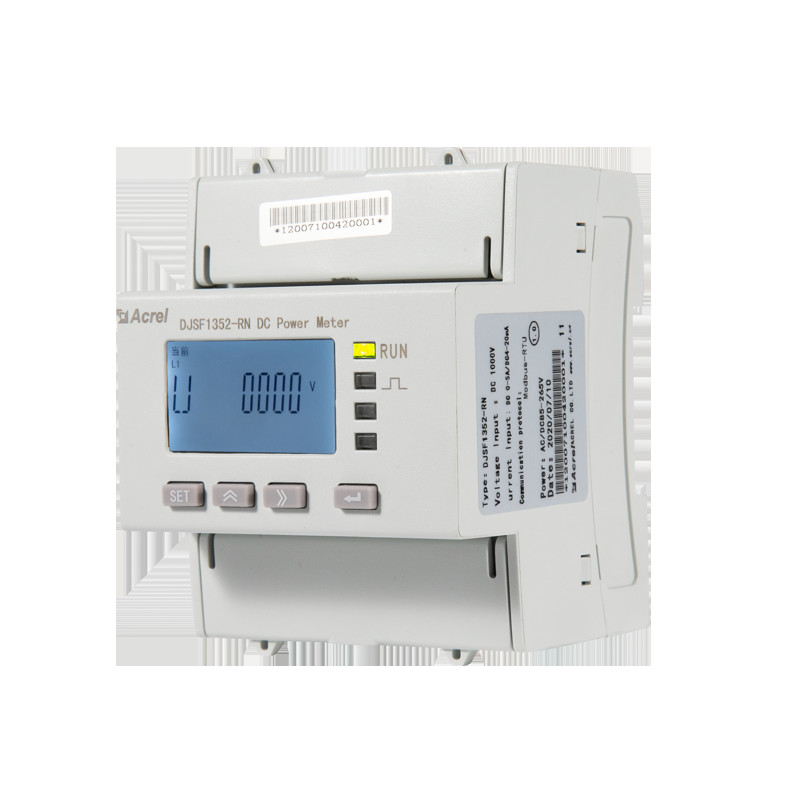

DC Dual Circuits Monitoring DIN Rail Energy Meter DJSF1352-RN
Kontak Person : Dina Huang
Nomor telepon : 18761502682
Ada apa : +8618761502682
| Kuantitas min Order : | 1 buah | Harga : | 3usd/pc |
|---|---|---|---|
| Waktu pengiriman : | 2-3 hari | Syarat-syarat pembayaran : | T/T |
| Menyediakan kemampuan : | 5000 pcs/hari |
| Tempat asal: | Cina | Nama merek: | Acrel |
|---|---|---|---|
| Sertifikasi: | UL | Nomor model: | DJSF1352-RN/D-P1 |
|
Informasi Detail |
|||
| Pengukuran: | kWh, kVarh, Daya, Arus, Tegangan | Peringkat Saat Ini: | <i>-/75mV (with Shunt);</i> <b>-/75mV (dengan Shunt);</b> <i>-/4~20mA (with Hall Sensor)</i> <b>-/4~ |
|---|---|---|---|
| Nomor tegangan: | 0~1000VDC | komunikasi: | RS485 (MODBUS-RTU) |
| Tampilan: | Layar LCD | Dimensi: | 72*71*87.8mm (L*W*H) |
| Pemasangan: | Rel Din 35mm | Sumber daya listrik: | <i>85~265V AC/DC;</i> <b>85~265V AC/DC;</b> <i>24V(±10%) DC;</i> <b>24V(±10%) DC;</b> <i>48V(±10%) D |
| Menyoroti: | Pengukur Energi DJSF1352-RN/D-P1,Pengukur Energi RN/D-P1 |
||
Deskripsi Produk
DJSF1352-RN pengukur daya DC yang dipasang pada rel dengan saluran input DC ganda, dirancang untuk stasiun pangkalan telekomunikasi, pilar pengisian DC, fotovoltaik surya dan aplikasi lainnya,seri meter ini dapat mengukur tegangan, arus, daya dan energi maju dan mundur dan sebagainya dalam sistem DC.
Fitur
|
Pemantauan Sirkuit DC Dual Independent ● Untuk Twin EV Charger& Battery ● Input tegangan: DC 0~1000V ● Input arus (dengan Shunt): 0~75mV ● Input arus (oleh Hall Sensor): 0 ~ 5V, 0 ~ 10V, 0 ~ 20mA, 4 ~ 20mA |
|
|
Sumber Daya Bipolar Bawaan ● Sumber Daya untuk CT Efek Hall ● Jangkauan: DC -12V ~ DC +12V |
|
|
Opsional Dual RS485 Komunikasi ● Protokol: MODBUS-RTU ● 1 RS485 (standar) |
|
|
Fungsi DO/DI ● 2 DO (2A/30V DC; 2A/250V AC) ● 2 DI (kontak kering) |
|
|
Keypad HMI untuk Pemrograman ● Pengaturan Tampilan Parameter ● Komunikasi |
|
| Parameter teknis |
Indikator |
||
| Input | Nilai nominal | Jangkauan input tegangan | Input arus |
|
DC 0-1000V Lihat diagram kabel fisik |
Shunt: 0-75mV; Sensor Hall: 0-20mA, 4-20mA, 0-5V, 0-10V dan sebagainya. |
||
| Overload | Overload |
1.2 kali bernomor (terusan); 2 kali bernomor/1 detik; |
|
| Konsumsi daya | Konsumsi daya | Tegangan: ≤ 0,2VA, arus ≤ 0,1VA | |
| Kelas akurasi | Kelas 1 | ||
| Fungsi | Tampilan | Layar LCD segmen 8-bit (LCD) | |
| Antarmuka Komunikasi |
RS485, inframerah |
||
| Protokol Komunikasi | Modbus-RTU,DL/T 645-2007 | ||
| Pergantian | Output saklar | 2 Output relay, 2A/30VDC atau 2A/250VA | |
| Masukan saklar | 2 input kontak kering | ||
| Keluarnya pulsa | output pulsa kedua, output pulsa energi | ||
|
Lihat tampilan SYS-> PLUS dalam pengaturan menu meter Misalnya: meter menampilkan 100, yang adalah 100imp / kWh |
|||
| Sumber Daya | Kisaran tegangan | AC/DC 85-265V atau DC24V ((± 10%) atau DC48V ((± 10%) | |
| Konsumsi daya | ≤ 3W | ||
| Frekuensi daya tahan tegangan | Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min | ||
| Resistensi isolasi |
≥ 40M Ω |
||
| Rata-rata jam kerja bebas hambatan |
≥ 50000 jam |
||
| Lingkungan |
Suhu |
Suhu operasi normal: -25 °C ~ +65 °C; Suhu kerja batas: -40 °C ~ +70 °C; Suhu penyimpanan: -40°C+80°C |
|
| Kelembaban |
≤93%RH, tidak ada kondensasi, tidak ada gas korosif |
||
| Ketinggian | ≤ 2500m | ||
dengan shunt
dengan sensor
