June 6, 2023

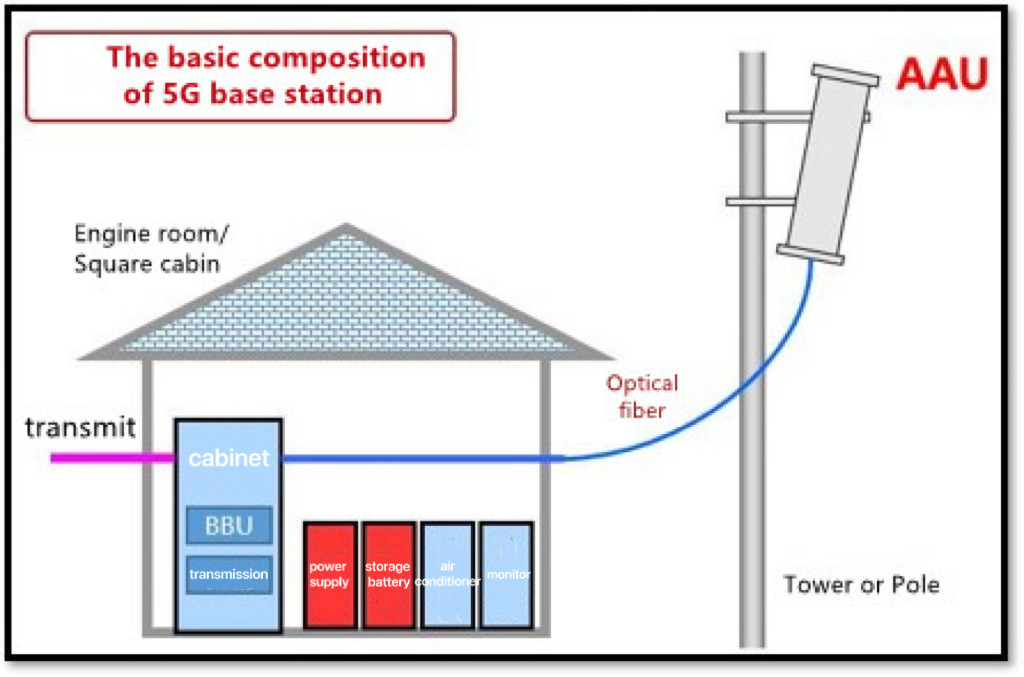

Secara umum, BTS 5G sebagian besar mencakup BBU+AAU
Ruang stasiun pangkalan:terutama dilengkapi dengan transceiver sinyal, perangkat pemantauan, perangkat pemadam kebakaran, peralatan catu daya, dan peralatan pendingin udara.
Pemantauan stasiun pangkalan umumnya mengadopsi struktur tiga tingkat: stasiun induk pemantauan pusat, pusat sub kontrol, dan lokasi stasiun pangkalan.
Itupemantauantengahbertanggung jawab atas pemantauan dan pengelolaan semua peralatan listrik stasiun pangkalan dan lingkungan ruangan di seluruh jaringan pemantauan.
Pusat sub-kontrolbertanggung jawab atas pemantauan dan pengelolaan AC bertenaga dan lingkungan ruang stasiun pangkalan dalam area tertentu dari jaringan pemantauan.
Situs stasiun pangkalanhanya bertanggung jawab atas pengumpulan data dan pengendalian peralatan listrik dan peralatan lingkungan ruang stasiun pangkalan di stasiun pangkalan bergerak tertentu.
Sstruktur dariBaseSstasiunDdinamiselingkunganMmemantauSsistem:
Ada 2 jenis situs stasiun pangkalan (tipe all-in-one; tipe master-slave), yang mengumpulkan dan mengontrol data dari peralatan listrik (listrik utama, mesin diesel, UPS, baterai, dll.) dan peralatan lingkungan ruangan ( suhu dan kelembaban, perendaman air, deteksi asap, dll.)
Diagram Sistem Pemantauan Distribusi Tenaga Listrik Base Station:
Diagram Topologi Pemantauan Konsumsi Energi Base Station：
Pemantauan Distribusi Daya AC Base Station
- Kotak Distribusi Daya AC：
Pemilihan Produk：
|
Single loop tiga fase din rail meter ADL400 |
|
Pemantauan listrik utama & mesin diesel Catu daya AC/DC 85-265V Akses langsung 80A atau akses CT 5A komunikasi RS485 |
|
Single loop tiga fase din rail meter ADW300 |
|
Pemantauan listrik utama & mesin diesel Catu daya AC/DC 85-265V Hingga 660V 5A akses langsung 4DI&2DO komunikasi RS485 |
|
Meter tertanam loop tunggal AMC96L-E4 |
|
Pemantauan listrik utama & mesin diesel Catu daya AC/DC 85-265V Hingga 660V 5A akses langsung 4DI&2DO komunikasi RS485 |
|
Pengukur nirkabel tertanam multi-loop AMC300L |
|
Pemantauan listrik utama & mesin diesel & AC & pencahayaan, dll. Catu daya AC/DC 85-265V Maksimum 18 akses fase tunggal atau 6 fase tiga 4 DI pasif & 2 DO & 2 DI aktif komunikasi RS485 |
|
Pengukur rel din multi-loop DTSD1352-4S |
|
Pemantauan listrik utama & mesin diesel & AC & pencahayaan, dll. Catu daya AC/DC 85-265V Maksimum 12 akses fase tunggal atau 4 fase tiga Akses CT tingkat mA (kepala kristal) 4 DI pasif & 1DO & 2 DI aktif komunikasi RS485 |
|
Pengukur rel din multi-loop AMC200 |
|
Pemantauan listrik utama & mesin diesel & AC & pencahayaan, dll. Catu daya AC/DC 85-265V Maksimum 24 akses satu fasa atau 8 tiga fasa Akses CT tingkat mA (kepala kristal) 4 DI pasif & 2 DO & 2 DI aktif 4 pengukuran suhu NTC, 1 suhu dan kelembaban komunikasi RS485 |
Pemantauan Distribusi Daya DC Base Station
- Mengalihkan Kabinet Catu Daya
Pemilihan Produk
|
meteran rel Din AMC16L-DETT |
|
Pemantauan Umum & Seluler & Telekomunikasi & Unicom & Siaran dan peralatan komunikasi lainnya Catu daya DC -48V Maksimum 6 akses loop DC Output 0-5V akses sensor Hall saat ini Dengan output ±12V untuk memasok daya ke sensor Hall komunikasi RS485 |
|
meteran rel Din DJSF1352-RN |
|
Pemantauan Umum & Seluler & Telekomunikasi & Unicom & Siaran dan peralatan komunikasi lainnya Catu daya DC24V/48V atau AC/DC85-265V Maksimum 2 akses loop DC Output sensor Hall arus 0-5V atau akses shunt 75mV Dengan output ±12V untuk memasok daya ke sensor Hall komunikasi RS485 |
|
Pengukur nirkabel multi-loop din rail AMC200 |
|
Pemantauan Umum & Seluler & Telekomunikasi & Unicom & Siaran dan peralatan komunikasi lainnya Catu daya DC -48V Maksimum 12 akses loop DC 4 pengukuran suhu NTC 1 suhu dan kelembaban Dengan output ±12V untuk memasok daya ke sensor Hall komunikasi RS485 |
|
Sensor Hall Saat Ini AKHC |
|
Proyek rekonstruksi mengadopsi tipe terbuka Proyek baru mengadopsi tipe tertutup Keluaran 0-5V ± catu daya 12V |
