Penerapan pemantauan kebocoran di air mancur lanskap

Abstrak: Kita semua tahu bahwa papan reklame di terminal bus penuh dengan berbagai kabel.Akibat angin dan terik matahari, serta kurangnya perawatan, beberapa lampu tidak langsung menyala, dan ada juga yang bocor.Saluran catu daya selalu digunakan di luar ruangan untuk waktu yang lama, lingkungan operasinya keras, dan tingkat keamanan dan standar tingkat perlindungan yang diadopsi dalam desain atau konstruksi tidak begitu tinggi, sirkuit catu daya sering terlalu tua, menjadi tidak valid dan kebocoran.Untuk sistem pulau seperti stasiun bus tunggal atau pos jaga bus, jika sistem catu daya mengadopsi kotak distribusi untuk catu daya terpusat, adalah tepat untuk memasang monitor arus sisa di kotak kontrol utama untuk memantau kebocoran masing-masing sirkuit secara real time dan sirkuit distribusi, konfigurasi relay 30mA dari arus sisa tanpa penundaan arus aksi dan atau sakelar pelindung kebocoran 30mA untuk perlindungan.

Kata kunci: air mancur lanskap;air mancur;sengatan listrik pribadi;gangguan tanah;perlindungan sengatan listrik

0 Latar belakang industri

Pada sore hari tanggal 26 Mei 2019, dua gadis ditemukan tergeletak di genangan air di jalan setapak yang indah di Komunitas Hushan Dijingwan, Jalan Yuhang, Hangzhou, dan tidak pernah bangun lagi.Menurut laporan dari Yuhang Street dan media berita, awalnya dinilai bahwa tragedi ini mungkin disebabkan oleh sengatan listrik.

Ini bukan yang pertama kali terjadi.Dalam beberapa tahun terakhir, banyak kasus anak-anak tersengat listrik di masyarakat, terutama di dekat kolam air mancur.Pada sore hari tanggal 9 Agustus 2013, di Kudi Pet Park di Beijing Chaoyang Park, dua anjing peliharaan meninggal karena sengatan listrik di air mancur tempat anjing berenang, tidak hanya itu pemilik anjing juga tersengat listrik saat masuk ke air untuk menyelamatkan anjing peliharaannya, dan akhirnya mati.Setiap kali hal-hal ini muncul, itu menandai lubang yang dalam di hati nurani masyarakat.

Untuk beberapa air mancur atau air mancur lanskap yang tidak diperbolehkan masuk saat digunakan, orang lebih aman, tetapi masih ada beberapa air mancur dan air mancur lanskap yang dapat dimasuki orang, Ini memiliki risiko sengatan listrik yang lebih besar ketika orang banyak masuk, impedansi manusia tubuh menurun, dan impedansi jalur kontak turun ke nilai kecil.,dan biasanya, ada lebih banyak anak di tempat-tempat ini.

Untuk melindungi kehidupan manusia, dalam Pasal 4.6.5: dari Spesifikasi umum untuk bangunan listrik dan intelijen (draf untuk persetujuan), dengan jelas ditetapkan bahwa:

Jika gawai arus sisa (RCD) digunakan sebagai tindakan proteksi tambahan untuk proteksi sengatan listrik, persyaratan berikut harus dipenuhi:

1. Nilai aksi arus sisa pengenal tidak boleh lebih besar dari 30mA;

2. Sirkuit berikut yang di bawah 32A harus dilengkapi dengan perangkat arus sisa (RCD);

2.1 Sirkuit soket suplai listrik untuk personel umum;

2.2 Peralatan listrik bergerak di dalam ruangan;

2.3 Peralatan listrik luar ruangan yang dapat disentuh orang;

3 Perangkat arus sisa (RCD) harus digunakan sebagai salah satu tindakan perlindungan;

4 Saat menggunakan perangkat arus sisa (RCD), konduktor pembumian pelindung (PE) harus dipasang.

Standar relai yang dioperasikan arus sisa dalam GB/T22387-2016 secara jelas menetapkan,

Relai arus sisa yang dioperasikan harus dilengkapi sebagai alat proteksi pada peralatan yang terpasang di air, seperti peralatan listrik pada kolam renang, air mancur, kamar mandi, dan bak mandi.

2 pengenalan produk

Relai operasi arus sisa seri ASJ dan monitor arus sisa multi-sirkuit dapat dibuat menjadi perangkat arus sisa dengan pemutus sirkuit tegangan rendah dan kontaktor tegangan rendah, yang terutama cocok untuk AC 50Hz, tegangan pengenal 400V dan di bawah TT dan TN saluran distribusi daya sistem. Ini dapat digunakan untuk melindungi sirkuit listrik dari gangguan tanah, mencegah kerusakan peralatan dan kecelakaan kebakaran listrik karena kesalahan arus, dan juga dapat memberikan perlindungan kontak tidak langsung terhadap bahaya sengatan listrik pribadi.

Relai operasi arus sisa seri ASJ10/20

Monitor arus sisa seri ASJ60

3 Fungsi pengenalan

Relai operasi arus sisa seri ASJ10/20 memiliki fungsi sebagai berikut: Pengukuran arus sisa tipe A atau tipe AC, sedangkan alarm arus sisa melebihi batas menginstruksikan, arus operasi sisa pengenal dapat diatur, membatasi waktu tidak mengemudi dapat diatur, dua set keluaran relai, dengan fungsi "pengujian" dan "reset" di tempat, jarak jauh;

Monitor arus sisa seri ASJ60 memiliki fungsi berikut: 16 pemantauan arus sisa, 1 keluaran relai peringatan, 16 keluaran relai alarm, 2 masukan DI, fungsi penutupan otomatis, fungsi komunikasi jarak jauh, fungsi buka dan tutup jarak jauh.

4 Indeks teknis

Indikator teknis relai aksi arus sisa seri ASJ10/20

Indikator teknis monitor arus sisa seri ASJ60

5 Petunjuk pemilihan

Kita harus memperhatikan jenis sistem tegangan rendah ketika relay yang dioperasikan dengan arus sisa digunakan.

Jenis kabel lainnya yang tersisa perlu diubah menjadi dua jenis di atas untuk mencegah kesalahan operasi atau kegagalan stopkontak.

Pemilihan transformator arus sisa harus didasarkan pada arus pengenal sirkit utama sebagai acuan.

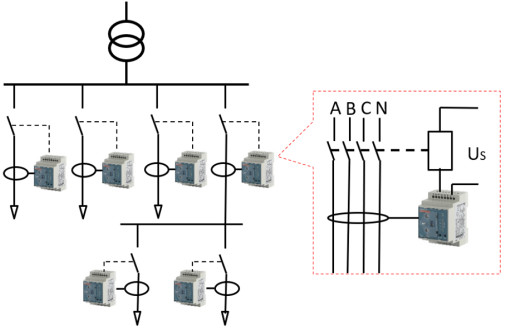

Sebenarnya, seperti yang ditunjukkan pada gambar, trafo dipasang pada sirkuit utama atau cabang, dan menilai apakah akan menggerakkan pemutus sirkuit dengan mengukur arus sisa.

6. Kesimpulan

Untuk kecelakaan sengatan listrik air mancur atau air mancur lanskap, masalah ini sebagian besar adalah masalah manajemen.Jika Anda bekerja keras pada manajemen yang baik, itu memang bisa diselesaikan.Jika air mancur lanskap tidak dapat disentuh oleh orang biasa, tidak akan ada kecelakaan sengatan listrik.Air mancur biasa juga bisa dilengkapi dengan pagar.Jika tidak ada pagar atau Anda dapat memasuki area air mancur kapan saja, masih ada bahaya keamanan.

Untuk masalah seperti itu, bisa dikendalikan dengan teknologi.Listrik pengaman 24 volt atau bahkan 12 volt harus digunakan di air mancur lanskap, lampu lanskap, lampu bawah tanah, dan strip lampu di tempat umum.Semua lampu dimatikan pada siang hari dan hanya dibuka pada malam hari, menggunakan kontrol relai.Pada saat yang sama, wajib memasang perangkat perlindungan kebocoran untuk memutus aliran listrik secara otomatis jika terjadi keadaan darurat.

Pada saat yang sama, pengawasan harus dilakukan dengan baik.Di satu sisi, melakukan pekerjaan pengawasan yang dinormalisasi dengan baik, dan di sisi lain, unit terkait harus melakukan inspeksi dari waktu ke waktu untuk mencegah penuaan dan kerusakan jalur.

Referensi

[1] Manual Desain dan Aplikasi Acrel Enterprise Microgrid.Edisi 2019.11
