Penerapan relai arus sisa seri ASJ dalam pemasangan peralatan listrik di lokasi konstruksi

Abstrak:Fungsi utama melindungi peralatan kebocoran adalah untuk menghindari kontak langsung atau tidak langsung dengan peralatan berenergi, yang juga merupakan tindakan yang diperlukan untuk energiisasi yang aman.Sejauh persyaratan dasar untuk penggunaan listrik di lokasi konstruksi yang bersangkutan, masalah yang dihadapi oleh peralatan perlindungan kebocoran dari lokasi konstruksi ketika mulai digunakan dibahas, dan perbaikan dilakukan pada saat yang sama.Hal ini secara efektif dapat mengurangi terjadinya kecelakaan dan juga merupakan persyaratan yang tak terhindarkan untuk memastikan kelancaran penggunaan listrik selama konstruksi.

Kata kunci:perlindungan kebocoran;lokasi konstruksi;keamanan listrik

0：Ringkasan

Situs konstruksi adalah menggunakan perangkat wajib untuk melindungi peralatan kebocoran, tujuannya adalah untuk memastikan keamanan catu daya di lokasi konstruksi.Dalam konstruksi normal, karena lokasi konstruksi khusus, perangkat pelindung kebocoran sering kali tersandung, yang tidak hanya menghambat proses konstruksi, tetapi juga membahayakan keselamatan lokasi konstruksi.Menggabungkan situasi aktual lokasi konstruksi dengan penggunaan listrik, fenomena seringnya peralatan proteksi kebocoran tersandung di lokasi konstruksi dirangkum, dan tindakan perlindungan harian untuk melindungi peralatan kebocoran diberikan.

Fungsi utama dari proteksi peralatan kebocoran adalah untuk melindungi peralatan yang dialiri listrik pada proses kebocoran atau bahaya fatal ketika tubuh manusia tersengat listrik.Peralatan ini terutama terdiri dari sakelar, tombol eksperimental, dan perangkat pemutus, struktur keseluruhan pemutus, dan induktansi timbal balik arus sisa.Ini terdiri dari beberapa bagian seperti perangkat.Arus gangguan pentanahan dari peralatan pelindung berada di antara peralatan bocor yang melindungi peralatan kebocoran, dan ketika melebihi nilai yang telah ditentukan, sakelar utama akan secara otomatis trip, dan arus gangguan terputus, yang memainkan peran protektif ke titik tertentu. cakupan.

Di lokasi konstruksi, secara umum, standar listrik tidak memenuhi persyaratan, dan fasilitas serta saluran yang digunakan memiliki banyak masalah keselamatan.Ciri-ciri utamanya adalah fluiditas yang kuat, pengulangan yang banyak, dan sifat yang sementara.

1：Penyebab Kesalahan Operasi Pelindung Kebocoran di Lokasi Konstruksi

Interferensi eksternal

a) Tegangan lebih yang disebabkan oleh proses bolak-balik positif dan negatif selama sambaran petir, melalui saluran udara, kabel berinsulasi, kabel dan kapasitansi arde dari pena listrik, menghasilkan arus bocor ke arde, menyebabkan pelindung arus sisa tidak berfungsi atau bahkan langsung rusak.Jika terlalu tinggi, itu akan menyebabkan kerusakan pada catu daya pelindung dan sirkuit internal, dan koil trip sakelar otomatis dengan pelepasan tegangan yang hilang akan terbakar;Sakelar elektromagnetik dengan perangkat pengunci mekanis memiliki daya yang tidak cukup untuk menyerap dan melompat, yang membuat kecepatan tersandung menjadi lambat atau menolak untuk bergerak.

b) Dalam proses penerangan di lokasi konstruksi, berbagai jalur dipasang dan peralatan listrik yang digunakan telah

dibangun dan dibangun secara acak, yang telah menyebabkan penuaan dini saluran, pengurangan resistansi isolasi saluran dan fasilitas yang diberi energi, dan Kebocoran saat ini atau bahkan pembumian telah menyebabkan peralatan perlindungan kebocoran muncul berulang kali dan memengaruhi penggunaan normal.Karena resistansi isolasi saluran terminal keluaran sakelar kebocoran berkurang dan saluran pembumian terhubung ke saluran netral, titik netral catu daya tidak diarde selama pemasangan perangkat perlindungan kebocoran.Dalam proses sengatan listrik, sensitivitas dan penolakan untuk bergerak berkurang.

c) Gangguan perubahan lingkungan.Faktor terpenting di sini mengacu pada kondisi lingkungan, seperti peningkatan suhu di musim panas dan musim hujan yang hangat dan lembab;atau fasilitas listrik dengan amplitudo kuat yang dipasang di sekitar perangkat proteksi kebocoran;atau paparan jangka panjang selama operasi.Korosi dan erosi terus menerus dari gas berbahaya;tingkat isolasi kumparan elektromagnetik dan struktur komposisi komponen elektronik dari fasilitas perlindungan kebocoran berkurang, kerusakan cetakan dan karat muncul, dan akhirnya fasilitas perlindungan kebocoran dapat bertindak secara tidak benar atau menolak untuk bertindak.

(2) Kabel pelindung kebocoran salah.Ketika pelindung kebocoran dipasang, sering kali disebabkan oleh kabel yang salah atau ketidaksesuaian metode pemasangan dan struktur sirkuit karena kesalahan pengoperasian, penolakan untuk bergerak, atau kegagalan untuk mencapai efek terbaik.Setelah garis netral melewati pelindung kebocoran, dihubungkan dengan jalur netral pelindung kebocoran lainnya atau dengan jalur netral lain yang tidak dilengkapi pelindung kebocoran;garis netral putus atau tidak terhubung dengan baik, menyebabkan titik netral menjadi bias.Geser potensial nol;ini meningkatkan kemungkinan kebocoran saluran netral dan kegagalan lainnya.

(3) Pemilihan pelindung kebocoran tidak masuk akal.Lindungi perangkat kebocoran dengan arus kebocoran pengenal lebih besar dari 30mA atau lebih dari dua kali arus standar perangkat yang diberi energi, atau pilih perangkat kebocoran pelindung dengan efek penundaan, karena arus bocor pengenal terus meningkat atau sensitivitasnya berkurang. kecelakaan kebocoran terjadi, peralatan perlindungan kebocoran pada akhirnya tidak beroperasi, dan peralatan perlindungan kebocoran tingkat yang lebih tinggi akan mulai beroperasi.

(4) Masalah pelindung kebocoran itu sendiri.

a) Keterbatasan bawaan.Pelindung kebocoran arus, baik elektromagnetik atau elektronik, menggunakan transformator induksi magnetik untuk mengambil arus bocor di sirkuit utama peralatan listrik.Tidak mungkin untuk mengatur tiga fase atau tiga fase empat kawat di cincin magnet untuk sepenuhnya seimbang.Untuk lebih banyak beban dua fase atau satu fase seperti mesin las listrik, arus tiga fase tidak dapat sepenuhnya seimbang, dan bahkan mungkin sangat berbeda.Jika gaya gerak listrik terlalu besar sampai batas tertentu, akan menyebabkan pelindung kebocoran tersandung.

b) Kualitas buruk dan konfigurasi parameter yang tidak tepat.Situs konstruksi tidak membeli peralatan perlindungan kebocoran sesuai dengan spesifikasi konstruksi dan rencana konstruksi yang relevan, dan karena kualitas pelindung kebocoran yang dibeli itu sendiri rendah, situasi internal yang sebenarnya tidak sesuai dengan standar parameter standar, cukup dioperasikan. Produk baru yang digunakan tidak berfungsi.

2.Metode penggunaan pelindung kebocoran secara ilmiah di lokasi konstruksi

Sambil meningkatkan manajemen keselamatan konstruksi, perlu juga untuk memperkuat pelatihan pengetahuan tukang listrik konstruksi, dan metode pencegahan yang diadopsi harus ditentukan sesuai dengan situasi aktual dan teknologi konstruksi.

1) Hindari gangguan eksternal.Langkah-langkah untuk menghindari kegagalan fungsi yang disebabkan oleh gangguan tegangan lebih petir termasuk memasang penangkal petir atau celah kerusakan pada saluran udara, dan memasang pemutus sirkuit kebocoran tipe tunda 150mA, 0,2 detik di kotak distribusi utama, untuk mencegah perpindahan titik netral yang berlebihan Jika tegangannya rusak atau sensitivitas pemutus arus bocor berkurang, beban harus disesuaikan untuk mendistribusikannya pada saluran tiga fase secara merata.Luas penampang konduktor tidak boleh kurang dari penampang konduktor setiap garis fasa.

(2) Pilih dan pasang kabel dengan benar

(a) Pemilihan harus sesuai dengan garis.Indikator kinerja seperti tegangan pengenal, arus pengenal, dan kapasitas pemutusan sakelar kebocoran harus sesuai dengan kondisi saluran.Tegangan tahan pelindung kebocoran untuk perlindungan listrik dan pelindung kebocoran untuk peralatan terminal berbeda.Ketika gangguan arde logam terjadi pada sumber listrik dan terminal, arus gangguan yang dihasilkan dapat beberapa kali berbeda.

(b) Menerapkan perlindungan partisi hierarkis.Seluruh lokasi konstruksi didistribusikan ke area peralatan perlindungan kebocoran yang berbeda sesuai dengan jurusan dan tim konstruksi yang berdekatan.Setiap area perlindungan harus memiliki satu set lengkap fasilitas perlindungan kebocoran sekunder, yang dapat meningkatkan keseluruhan. Sensitivitas area perlindungan juga dapat mengurangi kemungkinan tersandungnya pengaturan kebocoran perlindungan, dan mengurangi fenomena pemadaman listrik karena kesalahan

(c) Membedakan dengan tegas antara garis netral dan garis proteksi.Ketika pelindung kebocoran ditandai dengan sisi beban dan sisi daya, kabel harus dipasang sesuai dengan peraturan, dan koneksi terbalik tidak diperbolehkan.Garis netral pelindung kebocoran empat kawat tiga tingkat atau empat kutub harus dihubungkan ke pelindung kebocoran.Saluran netral yang melewati pelindung kebocoran tidak boleh digunakan sebagai saluran pelindung, dan tidak dapat diarde atau dihubungkan berulang kali ke bagian konduktif yang terbuka dari peralatan.Garis netral di sisi beban tidak boleh dibagi dengan sirkuit lain

3. deskripsi produk

Hubungan pendek fase-ke-fase yang umum dapat menghasilkan arus yang besar, yang dapat dilindungi oleh sakelar.Namun, kebocoran arus yang disebabkan oleh sengatan listrik tubuh manusia dan penuaan saluran dan gangguan ground pada peralatan disebabkan oleh arus bocor.Arus bocor umumnya Pada 30mA-3A, nilai-nilai ini sangat kecil sehingga sakelar tradisional tidak dapat dilindungi, sehingga perangkat perlindungan yang dioperasikan dengan arus sisa harus digunakan.

Relai arus sisa adalah transformator arus sisa untuk mendeteksi arus sisa, dan pada kondisi tertentu, bila arus sisa mencapai atau melebihi nilai yang diberikan, satu atau lebih kontak rangkaian keluaran listrik pada peranti listrik akan membuka dan menutup.Beralih peralatan listrik.

Berikut adalah tiga situasi kebocoran umum.

1. RCD sensitivitas tinggi dengan I△n≤30mA harus digunakan untuk mencegah kontak langsung dan sengatan listrik.

2. RCD sensitivitas sedang dengan I△n lebih besar dari 30mA dapat digunakan untuk mencegah sengatan listrik kontak tidak langsung.

3. RCD 4 kutub atau 2 kutub harus digunakan untuk RCD tahan api.

Untuk sistem TI, relai arus sisa digunakan sesuai kebutuhan.Untuk mencegah isolasi sistem dari penurunan dan sebagai perlindungan cadangan kesalahan sekunder, menurut jenis kabel, tindakan perlindungan yang serupa dengan sistem TT atau TN diadopsi.Pertama, perangkat pemantauan isolasi harus digunakan untuk memprediksi kegagalan.

Untuk sistem TT, rele arus sisa direkomendasikan.Karena ketika terjadi gangguan tanah satu fasa, arus gangguan sangat kecil dan sulit untuk diperkirakan.Jika arus operasi sakelar tidak tercapai, tegangan berbahaya akan muncul di rumahan.Pada saat ini, kawat N harus melewati trafo arus sisa.

Untuk sistem TN-S, relai arus sisa dapat digunakan.Potong kesalahan lebih cepat dan sensitif untuk meningkatkan keamanan dan keandalan.Pada saat ini, garis PE tidak boleh melewati trafo, dan garis N harus melewati trafo, dan tidak boleh diarde berulang kali.

Untuk sistem TN-C, relai arus sisa tidak dapat digunakan.Karena kabel PE dan kabel N terintegrasi, jika kabel PEN tidak diarde berulang kali, ketika cangkang diberi energi, arus masuk dan keluar dari transformator adalah sama, dan ASJ menolak untuk bergerak;jika kabel PEN berulang kali diarde, sebagian arus fase tunggal akan mengalir ke pentanahan berulang.Setelah mencapai nilai tertentu, ASJ tidak berfungsi.Perlu mengubah sistem TN-C menjadi sistem TN-CS, yang sama dengan sistem TN-S, dan kemudian menghubungkan transformator arus sisa ke sistem TN-S.

4.perkenalan produk

Relai arus sisa seri ASJ Acrel Electric dapat memenuhi perlindungan dari kondisi kebocoran yang disebutkan di atas, dan dapat digunakan bersama dengan sakelar perjalanan jarak jauh untuk memutus catu daya tepat waktu untuk mencegah kontak tidak langsung dan membatasi arus bocor.Itu juga dapat langsung digunakan sebagai relai sinyal untuk memantau peralatan listrik.Ini sangat cocok untuk perlindungan keselamatan konsumsi listrik di sekolah, bangunan komersial, bengkel pabrik, pasar, perusahaan industri dan pertambangan, unit proteksi kebakaran utama nasional, bangunan dan komunitas pintar, kereta bawah tanah, petrokimia, telekomunikasi dan departemen pertahanan nasional.

Produk seri ASJ terutama memiliki dua metode pemasangan.Seri ASJ10 adalah instalasi yang dipasang di rel.Adapun tampilan dan fungsinya dapat dilihat pada tabel berikut ini:

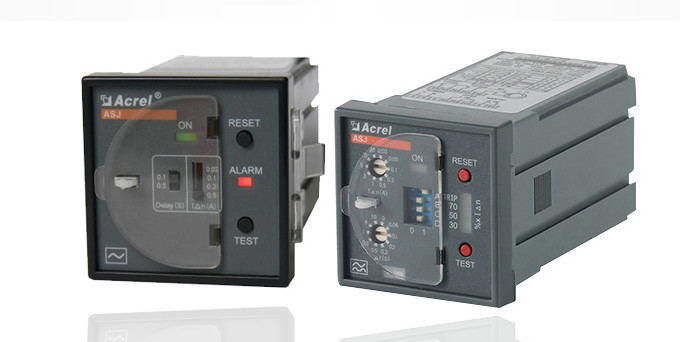

Seri ASJ20 dipasang di panel, tampilan dan fungsinya ditunjukkan pada tabel berikut:

Perbedaan antara rele arus sisa tipe AC dan tipe A adalah: Rele arus sisa tipe AC adalah rele arus sisa yang dapat menjamin trip arus bolak-balik sinusoidal sisa yang diberikan secara tiba-tiba atau naik perlahan.Ini terutama memonitor sinyal arus bolak-balik sinusoidal.Rele arus residual tipe A adalah relai arus sisa yang dapat memastikan trip arus bolak-balik sinusoidal residual dan arus searah pulsasi residual yang diterapkan secara tiba-tiba atau lambat, dan terutama memantau sinyal arus bolak-balik sinusoidal dan sinyal arus searah berdenyut.

Terminal kabel khusus dan kabel khas instrumen adalah sebagai berikut:

5.Kesimpulan

Perangkat perlindungan kebocoran dapat mencegah tubuh manusia secara tidak sadar menghubungi peralatan berenergi dan menyebabkan sengatan listrik, yang secara efektif dapat mengurangi kerusakan yang disebabkan, dan memiliki efek pencegahan yang baik pada kebakaran listrik yang disebabkan oleh pembumian busur.Produk relai arus sisa seri ASJ dapat memantau arus bocor di saluran.Ketika arus bocor mencapai atau melebihi nilai yang ditetapkan, relai internal akan bertindak untuk mengeluarkan alarm, dan dapat dihubungkan dengan sakelar pemutus sirkuit untuk memutus saluran dengan cepat untuk memastikan keamanan saluran.

Referensi

[1] Rui Liang.Analisis penyebab sering tersandungnya pelindung kebocoran di lokasi konstruksi[J].Pameran Sains dan Teknologi Pengemasan China, 2011, 000(020):277-277.

[2] Manual Desain dan Aplikasi Microgrid Perusahaan.2020.6
